Cimatron CAD: Giải pháp Thiết kế 3D Hybrid Tối ưu cho Cơ khí Chính xác
Nâng cao năng suất thiết kế với môi trường 3D linh hoạtCimatron CAD cung cấp môi trường thiết kế 3D parametric hybrid, cho phép kết hợp linh hoạt giữa phương pháp thiết kế theo lịch sử và hiệu chỉnh trực tiếp. Đây là chìa khóa giúp các kỹ sư tăng tốc độ xử lý các mô hình phức tạp và tối ưu hóa quy trình làm việc.
Các tính năng nổi bật của Cimatron CAD:
Thiết kế Mold & Die chuyên sâu: Công cụ tạo khối (solids) và làm mịn bề mặt (surfacing) nâng cao.

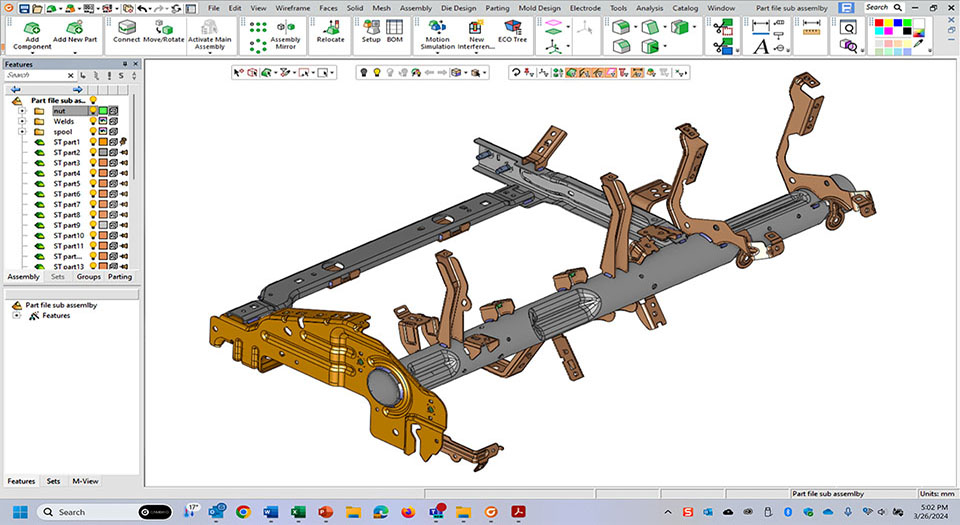

Quản lý lắp ráp (Assembly): Xử lý các cụm lắp ráp lớn và phức tạp một cách mượt mà.
Xuất bản vẽ & BOM tự động: Hệ thống bản vẽ 2D và bảng kê vật liệu (BOM) luôn cập nhật đồng bộ với mô hình 3D.
 |  | |
Tối ưu quy trình làm việc với Cimatron CAD (Streamlined workflow)
Cimatron CAD giúp việc xử lý dữ liệu 3D trở nên dễ dàng nhờ khả năng tương thích hoàn hảo với tất cả định dạng tệp tiêu chuẩn. Phần mềm cung cấp bộ trình dịch trực tiếp cho dữ liệu CAD từ các hãng OEM, bao gồm cả thông tin sản xuất sản phẩm (PMI) thiết yếu.

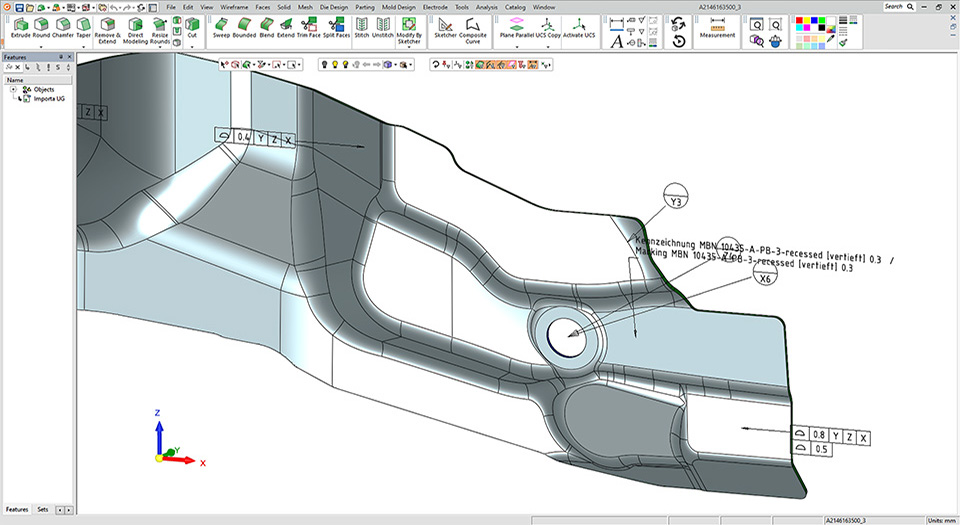

Các nhà thiết kế có thể khai thác sức mạnh của định nghĩa dựa trên mô hình (MBD) để tích hợp dữ liệu PMI và dung sai hình học (GD&T) trực tiếp vào mô hình 3D, giúp tinh gọn hóa quy trình sản xuất. Đặc biệt, các tệp tin định dạng Cimatron Native gốc không cần chuyển đổi dữ liệu, cho phép chia sẻ với khách hàng một cách nhanh chóng, hiệu quả và chính xác.
Công nghệ mô hình hóa nâng cao (Advanced modeling)

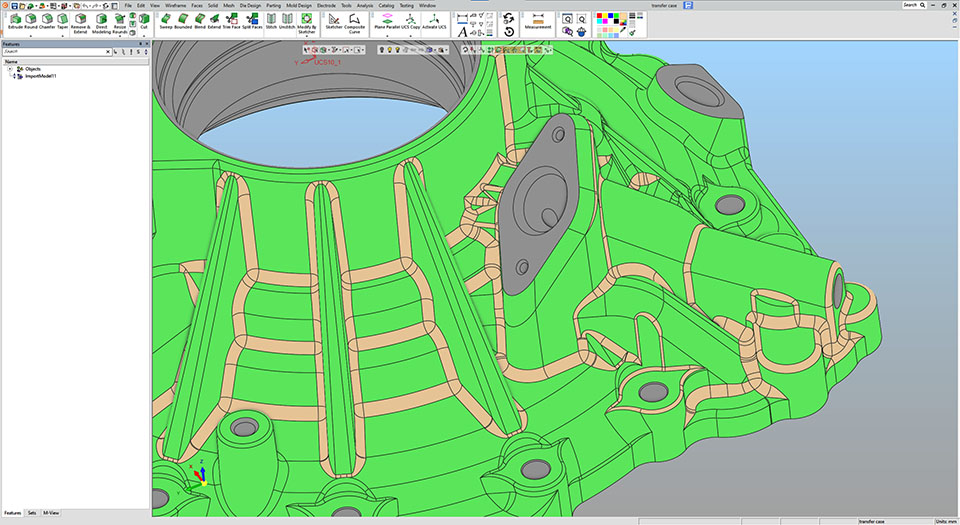

Khả năng mô hình hóa Hybrid (kết hợp giữa khối Solid và bề mặt Surface) giúp tăng tối đa hiệu suất và tính linh hoạt, cho phép nhà thiết kế tự do lựa chọn công cụ tối ưu nhất cho từng nhiệm vụ cụ thể.
Các chức năng làm việc với mô hình khối bao gồm khả năng hiệu chỉnh trực tiếp (Direct Modeling), giúp đơn giản hóa việc tạo lỗ, gân, bo góc, vát cạnh và độ dốc. Mọi thay đổi có thể được áp dụng tại bất kỳ thời điểm nào trong quy trình thiết kế thông qua sự kết hợp linh hoạt giữa các công cụ mô hình hóa hybrid, thiết kế theo lịch sử (history-based) và hiệu chỉnh trực tiếp.

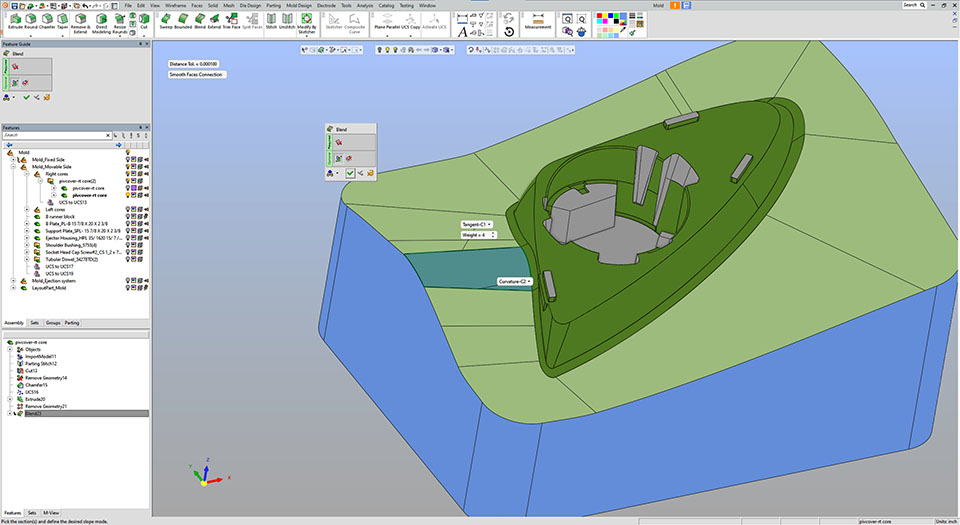

Thiết kế bề mặt và lắp ráp mạnh mẽ (Robust surfacing and assembly)
Cimatron tích hợp các công cụ mạnh mẽ chuyên dụng cho thiết kế bề mặt (Surfacing), tạo khung dây (Wireframe) và hiệu chỉnh mô hình. Để đơn giản hóa việc thiết kế các cụm lắp ráp phức tạp, nhà thiết kế có thể dễ dàng khai thác linh kiện từ hệ thống danh mục nhà cung cấp đa dạng, tích hợp trực tiếp vào bản thiết kế và sao chép các thành phần một cách nhanh chóng.
Kiểm tra và xác thực thiết kế (Design verification)
Tận dụng các công cụ kiểm tra va chạm (interference checking), xác thực lát cắt (cut verification) và phân tích chuyển động tích hợp để nâng cao hiệu suất ngay từ giai đoạn thiết kế. Việc này giúp loại bỏ hoàn toàn các lỗi kỹ thuật phát sinh, từ đó giảm thiểu tối đa tình trạng phải chỉnh sửa lại (rework) trong quá trình sản xuất.

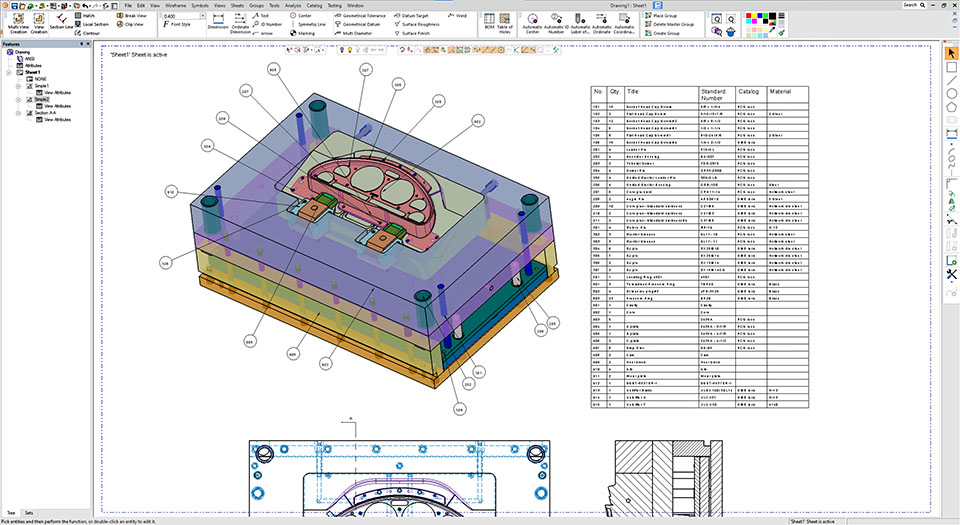

Bản vẽ liên kết hệ thống (Associative Drawings)
Chỉ với một cú nhấp chuột, các bản vẽ 2D có khả năng liên kết trực tiếp với bảng kê vật liệu (BOM) sẽ được tự động tạo ra từ các chi tiết 3D và cụm lắp ráp. Mọi thay đổi trên mô hình 3D sẽ được cập nhật đồng bộ và chính xác trên toàn bộ hệ thống bản vẽ và danh mục vật tư.
Chuyển giao sản xuất (Transition to Manufacturing)
Chuẩn bị các bản thiết kế chi tiết để lập trình CNC hiệu quả hơn thông qua bộ công cụ phân tích và hiệu chỉnh giúp đẩy nhanh quá trình đưa sản phẩm vào sản xuất. Người dùng có thể dễ dàng thiết lập góc thoát khuôn (Draft angles) và vá các bề mặt liên quan (Capping) trước khi chuyển giao công việc xuống xưởng sản xuất.
