Ở ba bài viết trước, chúng ta đã tìm hiểu về các phương pháp sản xuất, đúc, in 3D và gia công CNC. Nhưng câu hỏi quan trọng nhất vẫn còn bỏ ngỏ: làm sao để một bản thiết kế trên máy tính trở thành chuyển động thực tế của dao cắt trên máy CNC?
Câu trả lời nằm ở hai loại phần mềm: CAD (Computer Aided Design) và CAM (Computer Aided Manufacturing).
CAD Là Gì?
CAD (thiết kế hỗ trợ bởi máy tính) là phần mềm dùng để tạo ra bản vẽ, mô hình 3D thể hiện đầy đủ về mặt toán học và đồ họa mọi đặc điểm của chi tiết cần chế tạo. Đây là bước khởi đầu của toàn bộ quy trình — nơi kỹ sư và nhà thiết kế thể hiện ý tưởng thành một mô hình số cụ thể.
Các phần mềm CAD hiện đại (như ZWCAD) còn cho phép:
- Phát hiện va chạm, xung đột giữa các chi tiết trong cụm lắp ráp có chuyển động
- Mô phỏng lực tác động lên thiết kế để kiểm tra khả năng chịu tải trước khi sản xuất mẫu thử thực tế
Nhờ đó, doanh nghiệp có thể phát hiện lỗi thiết kế ngay trên máy tính, tiết kiệm đáng kể thời gian và chi phí làm mẫu thử.
CAM Là Gì?
CAM (sản xuất hỗ trợ bởi máy tính) là phần mềm dùng để tạo ra các chỉ dẫn cho máy CNC dựa trên thiết kế đã có từ phần mềm CAD. Đây chính là công đoạn “phiên dịch” từ bản vẽ kỹ thuật sang chuyển động thực tế của dao cắt.

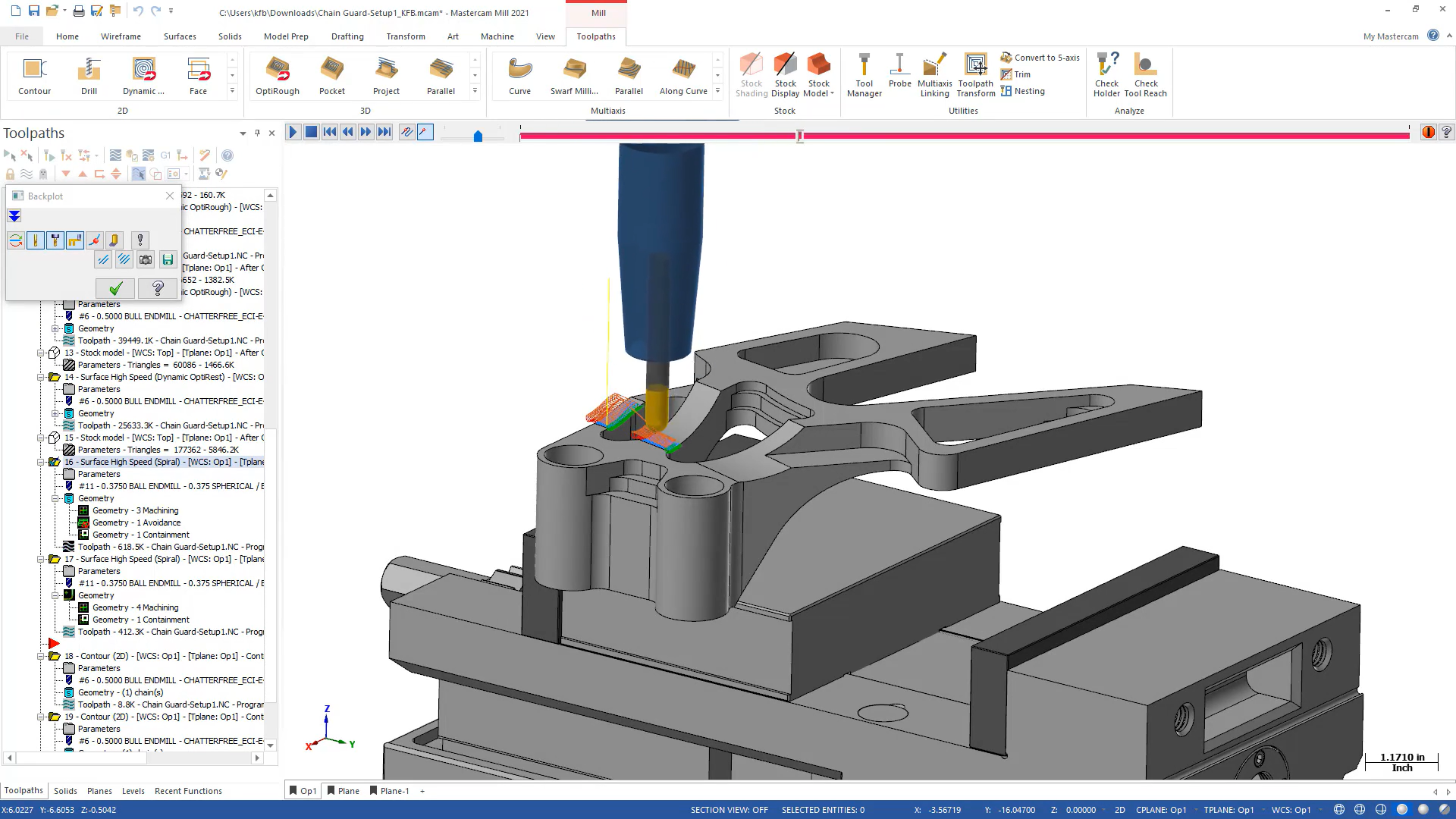

Trong phần mềm CAM (như Mastercam), người lập trình sẽ:
- Chọn loại dụng cụ cắt phù hợp
- Xác định vùng cần khoan, phay, gia công trên chi tiết
- Thiết lập phương án gá đặt phôi
- Mô phỏng đường chạy dao (toolpath) để kiểm tra va chạm với đồ gá, kẹp trước khi gia công thật
- So sánh mô hình CAD gốc với kết quả mô phỏng gia công để đảm bảo loại bỏ đúng và đủ vật liệu
Quy Trình CAD/CAM Đến G-Code: 3 Bước Cơ Bản
- Thiết kế trong CAD: tạo mô hình 3D của chi tiết cần chế tạo
- Lập trình trong CAM: áp dụng chỉ dẫn gia công lên mô hình — chọn dao, đường chạy dao, tốc độ, chiều sâu cắt
- Xuất G-code bằng Post Processor: phần mềm CAM dùng một công cụ gọi là “post” để chuyển đổi đường chạy dao thành mã lệnh mà một loại máy CNC cụ thể có thể hiểu — tương tự như việc chọn đúng máy in khi in tài liệu.
G-Code Là Gì?
G-code là ngôn ngữ tiêu chuẩn dùng để con người ra lệnh cho máy công cụ điều khiển bằng máy tính về cách chế tạo một chi tiết. Đây là chuẩn được hầu hết các máy CNC sử dụng, chứa thông tin về: loại dụng cụ, tốc độ trục chính và các trục di chuyển, và vị trí di chuyển của dao cắt.

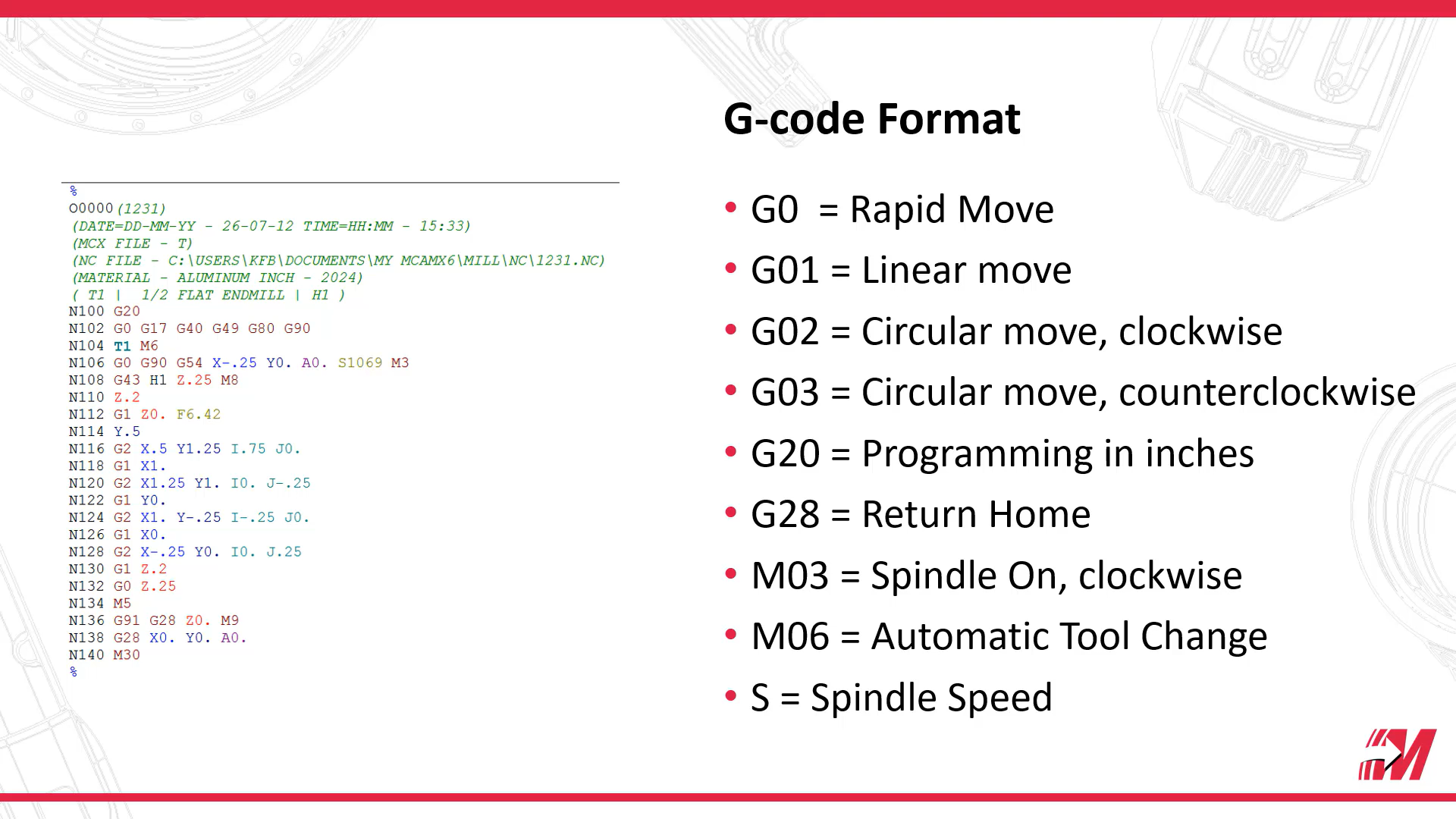

Một số mã lệnh G-code phổ biến:
| Mã lệnh | Ý nghĩa |
|---|---|
| G0 | Di chuyển nhanh (rapid move) đến tọa độ |
| G01 | Di chuyển theo đường thẳng (linear move) |
| G02 | Di chuyển theo cung tròn, chiều kim đồng hồ |
Ngoài ra còn hàng nghìn mã lệnh khác quy định đơn vị đo (inch/mm), thời điểm bật trục chính, dụng cụ cần thay, tốc độ trục chính…
Bù Trừ Dao Cắt (Cutter Compensation) — Vì Sao CAM Quan Trọng?
Đây là một trong những lý do quan trọng nhất khiến phần mềm CAM trở nên không thể thiếu. Khi lập trình thủ công, nếu bạn muốn chạy dao dọc theo cạnh ngoài của một chi tiết, bạn không thể chỉ đơn giản nhập tọa độ của các góc — vì tâm của dao cắt mới là điểm di chuyển thực tế, khiến dao lấn vào phần vật liệu cần giữ lại.
Để cắt chính xác, G-code cần được tính toán và dịch chuyển theo đúng bán kính của dao. Ví dụ, với dao đường kính 10mm, đường chạy dao cần được dịch ra 5mm để bù trừ bán kính, đảm bảo cắt đúng biên dạng mong muốn.
Việc tính toán bù trừ này rất phức tạp nếu làm thủ công — đây chính là điểm mạnh của phần mềm CAM: toàn bộ phép tính được xử lý tự động, giúp những công việc từng mất hàng tuần lập trình tay giờ chỉ mất vài giây.
Kết Luận: CAD/CAM Trong Sản Xuất Hiện Đại
Từ bản vẽ thiết kế trong CAD, đến lập trình gia công và sinh mã G-code trong CAM — cả hai phần mềm này cùng nhau tạo nên quy trình sản xuất CNC hoàn chỉnh, giúp:
- Giảm chi phí và sai sót trong sản xuất
- Cho phép chế tạo các thiết kế phức tạp mà lập trình tay không thể thực hiện
- Rút ngắn thời gian từ ý tưởng đến sản phẩm hoàn chỉnh
Đây cũng là lý do các phần mềm CAM như Mastercam được sử dụng rộng rãi trong nhiều ngành, từ thiết bị y tế đến hàng không vũ trụ.
Câu Hỏi Thường Gặp
CAD và CAM khác nhau như thế nào? CAD dùng để thiết kế mô hình 3D của chi tiết, còn CAM dùng để lập trình gia công chi tiết đó trên máy CNC, tạo ra G-code điều khiển máy.
G-code có phải lập trình thủ công không? Trước đây G-code thường được lập trình thủ công, đòi hỏi tính toán bù trừ dao cắt phức tạp. Ngày nay, phần mềm CAM tự động hóa gần như toàn bộ quá trình này, giúp tiết kiệm thời gian đáng kể so với lập trình tay.
Doanh nghiệp cơ khí nên bắt đầu học CAD/CAM từ đâu? Nên bắt đầu từ việc nắm vững quy trình thiết kế trên phần mềm CAD (như ZWCAD), sau đó làm quen với lập trình gia công cơ bản trên phần mềm CAM (như Mastercam) thông qua các chi tiết đơn giản trước khi mở rộng sang các bài toán phức tạp hơn.
