Trong hai bài trước, chúng ta đã tìm hiểu tổng quan về sản xuất, đúc và in 3D. Ở bài viết này, hãy cùng đi sâu vào gia công CNC (machining) — phương pháp sản xuất phổ biến nhất trong ngành cơ khí chế tạo, và cũng là nền tảng để hiểu cách các phần mềm CAD/CAM như Mastercam, ZWCAD hoạt động trong thực tế.
Gia Công (Machining) Là Gì?
Gia công là quá trình cắt gọt một khối vật liệu thô để đạt được hình dạng và kích thước mong muốn, thông qua việc loại bỏ vật liệu có kiểm soát. Vì vậy, gia công còn được gọi là sản xuất trừ dần (subtractive manufacturing) — trái ngược hoàn toàn với in 3D (sản xuất bồi đắp).
Vật liệu gia công có thể là kim loại (nhôm, thép, đồng…), gỗ, nhựa hoặc composite. Các chi tiết quen thuộc như rãnh, khe, lỗ chốt trên đồ nội thất lắp ráp tại nhà đều là kết quả của quá trình gia công.

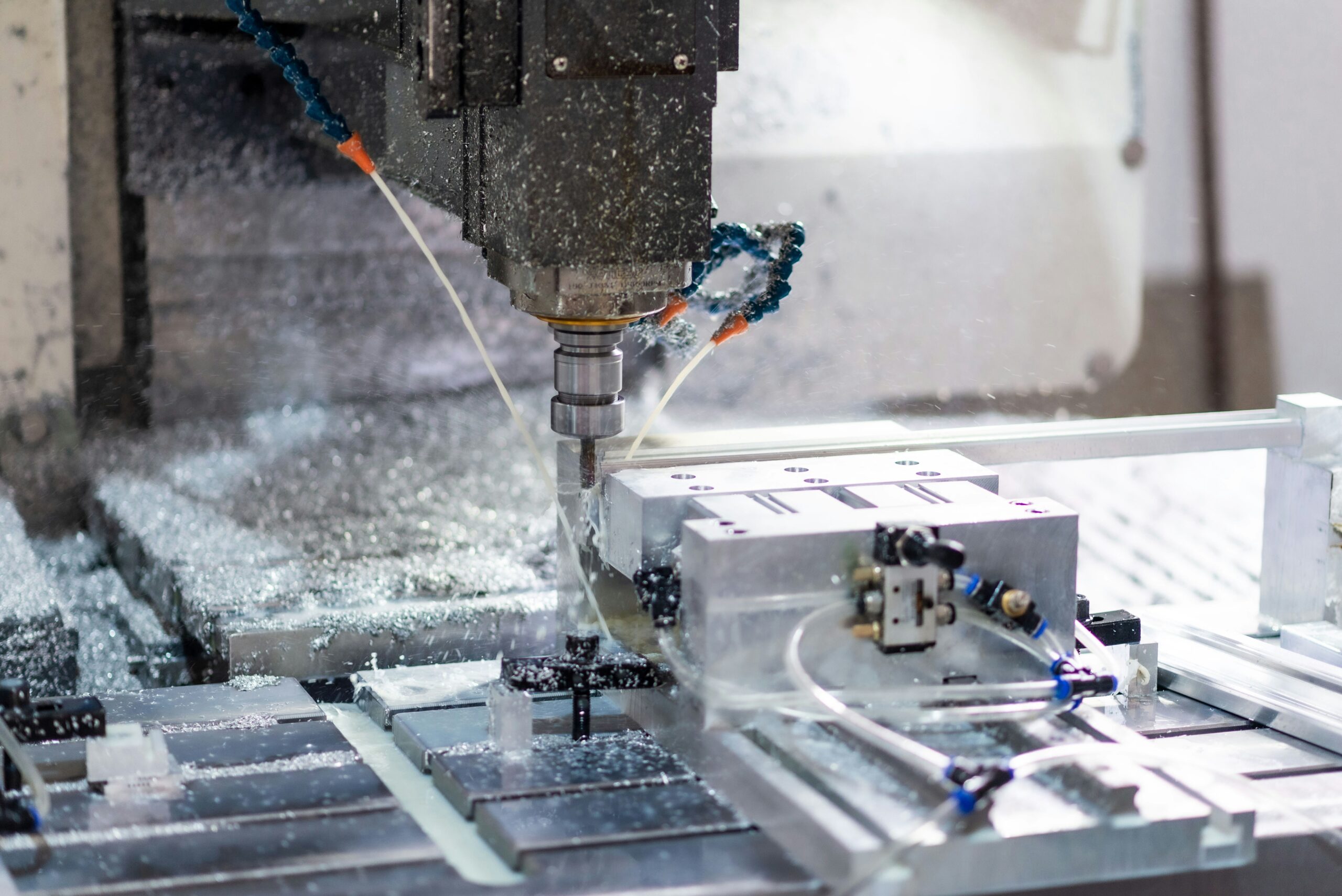

Dụng cụ phổ biến nhất trong gia công là dao phay ngón (end mill) — hoạt động tương tự mũi khoan, nhưng cắt bằng cạnh bên thay vì đầu mũi.
Máy CNC Là Gì?
Máy CNC (Computer Numeric Controlled — điều khiển số bằng máy tính) sử dụng các dụng cụ cắt gọt để loại bỏ vật liệu theo chương trình được lập trình sẵn. Khả năng chuyển động của một máy CNC phụ thuộc vào cấu hình và số lượng trục (axis) mà máy đó có.
Hệ Trục Tọa Độ Trong Máy CNC

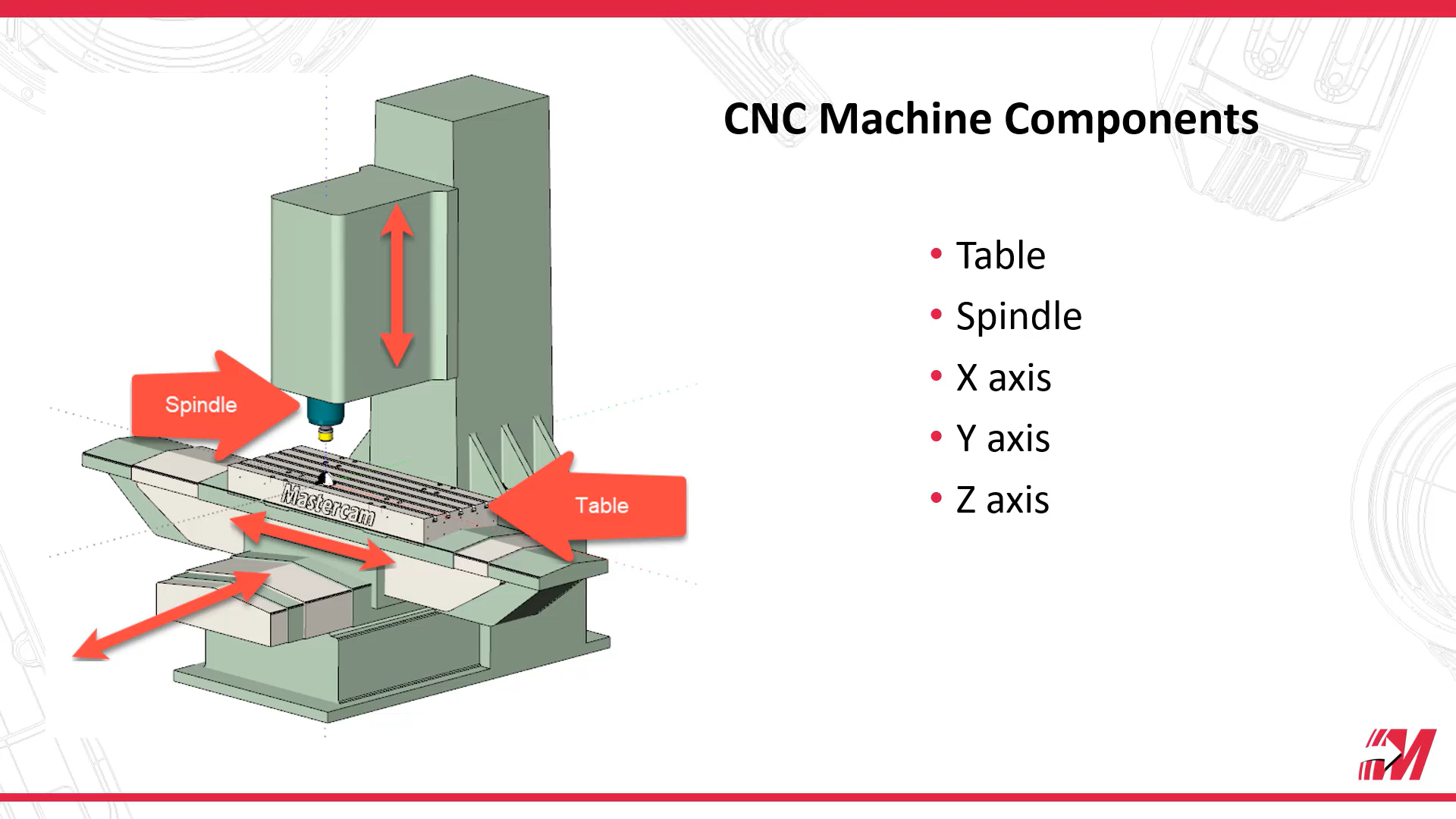

Một máy CNC truyền thống gồm các bộ phận chính:
- Bàn máy (table): nơi cố định phôi vật liệu
- Trục chính (spindle): nơi gắn dụng cụ cắt
- Trục X: di chuyển bàn máy trái/phải
- Trục Y: di chuyển bàn máy tiến/lùi
- Trục Z: di chuyển trục chính lên/xuống
Máy có đủ 3 trục X, Y, Z được gọi là máy 3 trục. Chiều dương của các trục được xác định theo quy tắc bàn tay phải: ngón cái = trục X, ngón trỏ = trục Y, ngón giữa = trục Z.

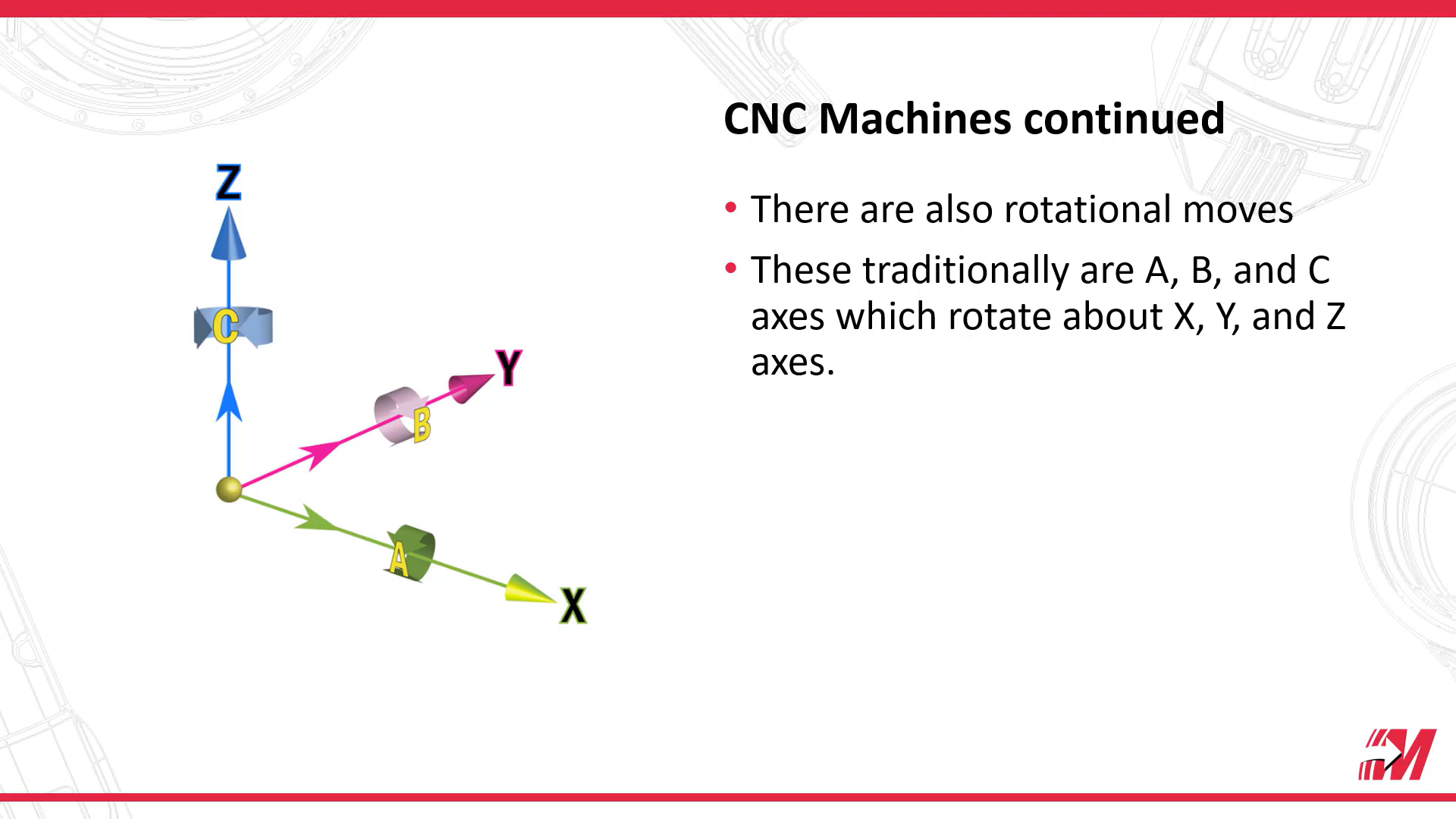

Ngoài các trục thẳng, một số máy còn có trục xoay:
- Trục A: xoay quanh trục X
- Trục B: xoay quanh trục Y
- Trục C: xoay quanh trục Z
Máy đa trục (ví dụ máy 5 trục) thường có tổ hợp trục X, Y, Z, A, B — cho phép gia công các chi tiết có hình dạng phức tạp mà máy 3 trục không thể tiếp cận được.
Các Loại Máy CNC Phổ Biến
| Loại máy | Nguyên lý | Ứng dụng chính |
|---|---|---|
| Máy phay CNC (Milling) | Phôi cố định trên bàn máy, dao di chuyển | Chi tiết cơ khí đa dạng hình dạng |
| Máy tiện CNC (Lathe) | Phôi quay trên mâm cặp, dao cố định di chuyển | Chi tiết dạng trụ tròn xoay |
| Máy router | Trục X-Y dài, trục Z ngắn | Gỗ, nhựa tấm, vật liệu composite dạng tấm |
| Máy cắt dây EDM (Wire EDM) | Phóng điện qua dây cắt | Góc cạnh nhỏ, hình dạng phức tạp khó gia công truyền thống |
| Máy cắt Plasma | Mỏ cắt plasma theo biên dạng | Cắt tấm kim loại |
| Máy tiện Swiss (Swiss machine) | Phôi vừa quay vừa dịch chuyển, nhiều dao cùng lúc | Chi tiết chính xác cao, sản lượng lớn (ví dụ linh kiện y tế) |
| Máy phay-tiện (Mill-turn) | Kết hợp phay và tiện | Chi tiết phức tạp cần cả tiện và phay trong một lần gá |
Các Phụ Kiện Và Tự Động Hóa
Để tăng năng suất, máy CNC có thể được trang bị thêm:
- Tombstone: gia công nhiều chi tiết giống nhau trong một lần chạy máy
- Bộ hứng chi tiết (parts catcher): tự động hứng chi tiết ngay khi cắt rời
- Bộ nạp phôi tự động (auto loader), bộ cấp thanh phôi tự động (bar feeder)
Gá Đặt Phôi (Workholding)
Gá đặt phôi là một trong những yếu tố quan trọng nhất, quyết định độ chính xác và an toàn khi gia công. Phôi cần được giữ chặt mà không cản trở đường di chuyển của dao cắt — thường bằng kẹp (clamps) hoặc mâm cặp ba chấu (three-jaw chuck) đối với máy tiện.
Tùy theo hình dạng chi tiết, đôi khi cần đến hai hoặc ba lần gá đặt (setup) khác nhau để hoàn tất toàn bộ quá trình gia công.
Câu Hỏi Thường Gặp
Máy CNC 3 trục và 5 trục khác nhau như thế nào? Máy 3 trục chỉ di chuyển theo X, Y, Z (chuyển động thẳng), trong khi máy 5 trục bổ sung thêm 2 trục xoay (ví dụ A và B), cho phép tiếp cận gia công các bề mặt phức tạp, góc nghiêng mà máy 3 trục không làm được.
Wire EDM khác gì so với phay CNC thông thường? Wire EDM dùng nguyên lý phóng điện qua dây cắt để gia công, phù hợp với các góc cạnh nhỏ, hình dạng cực kỳ phức tạp trên vật liệu dẫn điện — điều mà dao phay cơ khí truyền thống khó hoặc không thể thực hiện.
Vì sao gá đặt phôi lại quan trọng? Vì nếu gá đặt sai, dao cắt có thể va chạm vào đồ gá/kẹp, gây hỏng dao, hỏng phôi hoặc mất an toàn cho máy và người vận hành.
Tiếp Theo: Từ Thiết Kế Đến G-Code
Vậy làm sao để biến một thiết kế 3D thành các chuyển động thực tế trên máy CNC? Câu trả lời nằm ở phần mềm CAD/CAM — chủ đề của bài viết cuối cùng trong series này.
